工作機械用LED照明ユニットWALLUM（ウォルム）シリーズ

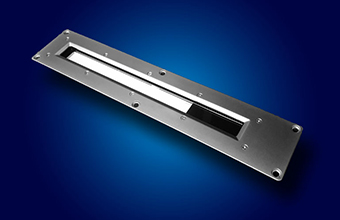

WALLUM-RT2 （埋込タイプ）
WALLUM-RT2は、水・油・切削くずなどが飛散する工作機械の機内照明として必要とされる防水・防油・防塵性能と、切削くずやクーラント液などが飛散する過酷な環境にも設置できる堅牢性を備え、LED特有のまぶしさやマルチシャドウを抑えた自然な光で、対象物とその周囲を広範囲に照射することができる埋込タイプの照明ユニットです。
仕様
| 型式 | WALLUM-RT2 |
|---|---|
| 定格電圧 | DC 24V |
| 消費電力 | 16W |
| 色温度 | 6500K |
| 全光束 | 1980lm |
| 保護等級 | IP67, IP69K |
| 重量 | 約940g |
| 主要部材質 | 本体ケース：アルミ／パネル：強化ガラス |
寸法図
照度分布※1m直下照度（参考値）
LED基板
LEDに特化したプリント基板の設計開発から製造（基板実装・組立・検査）までを一貫して行いますので、ご希望される基板サイズやLED発光色・演色性など、ご要望をお聞かせください。
白色LED（電球色・温白色・昼白色・昼光色）以外にも、可視色LED（赤色・青色・緑色・橙色など）やフルカラーLED（RGB）やUVLED（紫外線LED）などのLED基板も承ります。

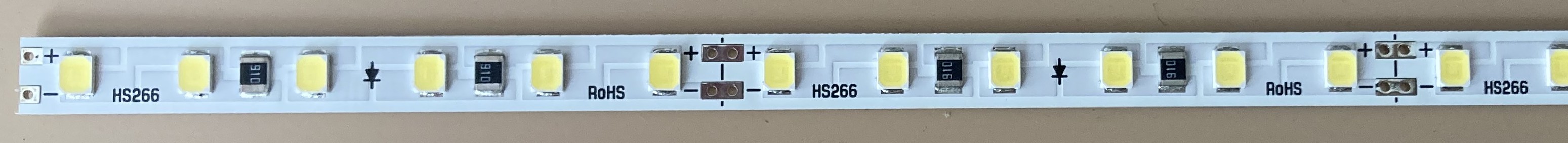

LEDライン基板
【用途例】導光板（ライトパネル）用の光源、棚下照明用の光源、ショーケース用の光源、間接照明用の光源
HS238シリーズ
| 基板サイズ（長さ, 幅, 厚） | 300mm, 7mm, 1.6mm |
|---|---|
| LEDサイズ | 3.5mm×2.8mm |
| LED配置 | 30灯,1列 |
| LEDピッチ | 10mm |
| 定格電圧 | DC12V |
| LED基板名 | LED色温度 | 定格電流 |
|---|---|---|
| HS238-H2700/HS238-L2700 | 2700K | 0.4A/0.27A |
| HS238-H4000/HS238-L4000 | 4000K | 0.4A/0.27A |
| HS238-H5000/HS238-L5000 | 5000K | 0.4A/0.27A |
| HS238-H6500/HS238-L6500 | 6500K | 0.4A/0.27A |
- ※HS238シリーズは単色可視光LED（赤、緑、青など）を実装したカスタムLED基板での対応も可能です。ご要望を承ります。
HS138シリーズ
| 基板サイズ（長さ, 幅, 厚） | 300mm, 7mm, 1.6mm |
|---|---|
| LEDサイズ | 3.0mm×2.0mm |
| LED配置 | 30灯,1列 |
| LEDピッチ | 10mm |
| 定格電圧 | DC12V |
| LED基板名 | LED色温度 | 定格電流 |
|---|---|---|
| HS138-H2700/HS138-L2700 | 2700K | 0.4A/0.27A |
| HS138-H4000/HS138-L4000 | 4000K | 0.4A/0.27A |
| HS138-H5000/HS138-L5000 | 5000K | 0.4A/0.27A |
| HS138-H6500/HS138-L6500 | 6500K | 0.4A/0.27A |
HS139シリーズ
| 基板サイズ（長さ, 幅, 厚） | 300mm, 7mm, 1.6mm |
|---|---|
| LEDサイズ | 3.0mm×2.0mm |
| LED配置 | 15灯,1列 |
| LEDピッチ | 20mm |
| 定格電圧 | DC12V |
| LED基板名 | LED色温度 | 定格電流 |
|---|---|---|
| HS139-H2700 | 2700K | 0.2A |
| HS139-H4000 | 4000K | 0.2A |
| HS139-H5000 | 5000K | 0.2A |
| HS139-H6500 | 6500K | 0.2A |
HS140シリーズ
| 基板サイズ（長さ, 幅, 厚） | 300mm, 7mm, 1.6mm |
|---|---|
| LEDサイズ | 3.0mm×2.0mm |
| LED配置 | 30灯,1列 |
| LEDピッチ | 10mm |
| 定格電圧 | DC24V |
| LED基板名 | LED色温度 | 定格電流 |
|---|---|---|
| HS140-H2700 | 2700K | 0.2A |
| HS140-H4000 | 4000K | 0.2A |
| HS140-H5000 | 5000K | 0.2A |
| HS140-H6500 | 6500K | 0.2A |
HS141シリーズ（極細ライン基板）
| 基板サイズ（長さ, 幅, 厚） | 300mm, 4mm, 1.0mm |
|---|---|
| LEDサイズ | 3.0mm×2.0mm |
| LED配置 | 30灯,1列 |
| LEDピッチ | 10mm |
| 定格電圧 | DC12V |
| LED基板名 | LED色温度 | 定格電流 |
|---|---|---|
| HS141-2700 | 2700K | 0.4A |
| HS141-4000 | 4000K | 0.4A |
| HS141-5000 | 5000K | 0.4A |
| HS141-6500 | 6500K | 0.4A |
LED面基板
【用途例】内照式メニュー看板の光源、サインディスプレイの直下型光源、間接照明用の光源
HS129シリーズ（単色発光 面基板）
| 基板サイズ（長さ, 幅, 厚） | 300mm, 240mm, 1.6mm |
|---|---|
| LEDサイズ | 3.0mm×2.0mm |
| LED配置 | 80灯（10×8） |
| LEDピッチ | 30mm |
| 定格電圧 | DC24V |
| LED基板名 | LED色温度 | 定格電流 |
|---|---|---|
| HS129-2700 | 2700K | 0.32A |
| HS129-6500 | 6500K | 0.32A |
HS262シリーズ（2色発光 面基板）
2色配置の実装例
| 基板サイズ（長さ, 幅, 厚） | 294mm, 240mm, 1.6mm |
|---|---|
| LEDサイズ | 3.0mm×3.0mm もしくは 3.5mm×2.8mm |
| LED配置 | 単色配置：42灯 もしくは 2色配置：84灯 |
| LEDピッチ | 縦方向：40mm, 横方向：42mm |
| 定格電圧 | DC24V |
LEDサイズ、LED配置、LED色温度／発光色、コネクタ数、定格電流値、などの御要望を承ります。
各LED基板の詳細な仕様はお問い合わせください。
またLED基板、LEDモジュール／LEDユニットを各種取り揃えています。
標準仕様以外の基板サイズやLED色温度も承ります。
